Công Nghệ MBBR Trong Xử Lý Nước Thải: Cấu Tạo, Nguyên Lý và Ứng Dụng Thực Tế
Công nghệ xử lý nước thải MBBR (Moving Bed Biofilm Reactor) dùng giá thể nhựa lơ lửng làm nơi vi sinh vật bám dính, thay vì để vi sinh trôi tự do trong nước như bể Aerotank truyền thống. Nhờ vậy, mật độ vi sinh trên một đơn vị thể tích bể tăng lên đáng kể, giúp hệ thống xử lý được tải trọng cao hơn mà không cần mở rộng diện tích xây dựng.
Nhiều đơn vị thi công quảng cáo ưu điểm của MBBR nhưng ít nơi giải thích rõ cách chọn giá thể phù hợp, cách ước tính quy mô bể hay những sự cố thực tế khi vận hành. Bài viết này đi thẳng vào những phần đó, cùng với sơ đồ công nghệ MBBR áp dụng cho từng loại nước thải.
Công Nghệ MBBR Là Gì?
Nguyên Lý Màng Sinh Học Di Động
Trong bể MBBR, hàng nghìn viên giá thể nhựa nhỏ được thả lơ lửng và di chuyển liên tục nhờ dòng khí hoặc dòng nước khuấy trộn. Vi sinh vật bám dính lên bề mặt giá thể, hình thành một lớp màng sinh học (biofilm) chứa cả vi khuẩn dị dưỡng khử BOD/COD lẫn vi khuẩn nitrat hóa. Vì giá thể có diện tích bề mặt riêng lớn, cùng một thể tích bể có thể chứa lượng vi sinh nhiều hơn hẳn so với bùn hoạt tính lơ lửng thông thường.
MBBR Khác Gì Aerotank Truyền Thống?
Bể Aerotank cổ điển cần thể tích lớn để duy trì đủ nồng độ bùn hoạt tính (MLSS) và phải tuần hoàn bùn liên tục từ bể lắng về bể sinh học. Bể sinh học MBBR nhờ giá thể tăng diện tích tiếp xúc nên xử lý được tải trọng hữu cơ cao hơn trên cùng thể tích, không cần tuần hoàn bùn. Đây cũng là lý do MBBR thường được chọn khi cần nâng cấp một hệ thống cũ đã quá tải mà không muốn mở rộng diện tích xây dựng.
MBBR Có Phải Là MBR Không?
Đây là nhầm lẫn phổ biến nhất khi tìm hiểu công nghệ MBBR, vì hai tên viết tắt chỉ khác nhau một chữ cái. MBBR (Moving Bed Biofilm Reactor) và MBR (Membrane Bioreactor) là hai công nghệ hoàn toàn khác nhau về nguyên lý.
MBBR dùng giá thể vi sinh di động để tăng mật độ sinh khối, còn MBR dùng màng lọc siêu vi (ultrafiltration) thay cho bể lắng thứ cấp. MBR lọc được cả chất rắn lơ lửng lẫn phần lớn vi sinh vật ra khỏi nước thải nên chất lượng nước đầu ra thường tốt hơn, nhưng chi phí đầu tư và vận hành (đặc biệt là chi phí vệ sinh, thay màng định kỳ) cũng cao hơn đáng kể so với MBBR.
Công nghệ MBBR trong xử lý nước thải
Cấu Tạo Bể MBBR
Hiểu đúng cấu tạo bể MBBR giúp người đọc đánh giá được một bản vẽ thiết kế hoặc một hệ thống đang vận hành có hợp lý hay không.
Các Thành Phần Chính
- Bể phản ứng (bể MBBR): khoang chứa nước thải và giá thể, thường xây bằng bê tông cốt thép hoặc composite tùy quy mô.
- Giá thể vi sinh di động: vật liệu nhựa nơi vi sinh vật bám dính, chiếm một tỷ lệ nhất định trong thể tích bể.
- Hệ thống sục khí đáy bể: cung cấp oxy cho vi sinh hiếu khí, đồng thời tạo dòng xáo trộn giúp giá thể di chuyển đều khắp bể.
- Lưới hoặc tấm chắn giá thể (sieve): đặt ở đầu ra của bể, ngăn không cho giá thể trôi theo dòng nước sang công đoạn tiếp theo.
- Máy thổi khí và hệ đường ống phân phối khí: nguồn cấp khí chính cho toàn bộ quá trình sục khí.
Bể MBBR Vận Hành Theo Kiểu Nào?
Có hai kiểu bố trí phổ biến. MBBR hiếu khí (aerobic) sục khí liên tục, dùng để khử BOD/COD và nitrat hóa, đây là dạng phổ biến nhất trong thực tế. MBBR thiếu khí hoặc kỵ khí (anoxic MBBR) dùng cánh khuấy cơ học thay vì sục khí để tránh phá vỡ điều kiện thiếu oxy cần thiết cho quá trình khử nitrat. Dù chọn kiểu nào, tỷ lệ lấp đầy giá thể cũng cần được kiểm soát để giá thể còn không gian di chuyển tự do, phần này sẽ được nói rõ hơn ở mục tiếp theo.

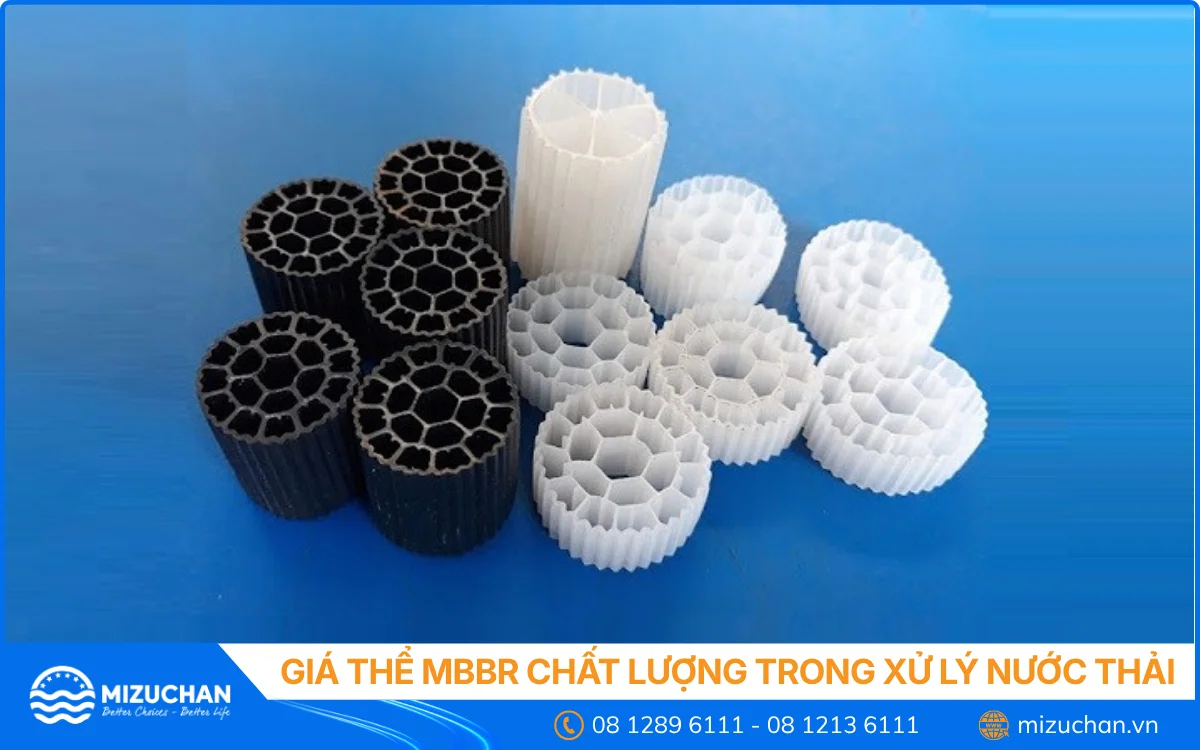

Giá Thể Vi Sinh MBBR: Phân Loại và Cách Chọn
Giá thể vi sinh MBBR là yếu tố quyết định trực tiếp đến hiệu suất xử lý, nhưng lại là phần dễ bị chọn qua loa nhất trong thực tế thi công.
Vật Liệu và Hình Dạng Phổ Biến
Giá thể thường làm từ nhựa HDPE hoặc PE, có tỷ trọng gần bằng nước để lơ lửng thay vì chìm hẳn hoặc nổi hẳn lên bề mặt. Hình dạng phổ biến trên thị trường gồm dạng trụ có vách ngăn bên trong (các loại thường gặp là K1, K3, K5), dạng đĩa, dạng bánh xe và dạng bio-chip kích thước nhỏ. Mỗi hình dạng cho diện tích bề mặt hiệu dụng khác nhau dù cùng thể tích.
Thông Số Kỹ Thuật Cần Biết Khi Chọn Giá Thể
Ba thông số quyết định hiệu quả của giá thể: diện tích bề mặt riêng (m²/m³, càng cao càng chứa được nhiều vi sinh trên cùng thể tích giá thể), tỷ lệ lấp đầy khuyến nghị trong bể (thường 25-50% thể tích bể, không nên vượt quá khoảng 67% để giá thể còn không gian di chuyển) và độ bền cơ học của vật liệu nhựa dưới tác động va đập, ma sát liên tục trong nhiều năm vận hành.
| Loại giá thể | Diện tích bề mặt riêng (theo công bố nhà sản xuất) | Vật liệu | Phù hợp với |
|---|---|---|---|
| K1 | Khoảng 800-900 m²/m³ | HDPE | Nước thải sinh hoạt, tải hữu cơ thấp đến trung bình |
| K3 | Khoảng 500-650 m²/m³ | Nhựa (theo công bố nhà cung cấp) | Nâng cấp hệ Aerotank cũ, không gian bể hạn chế |
| K5 | Trên 1.000 m²/m³ | PE | Tải hữu cơ cao, nước thải công nghiệp, thực phẩm |
| Bio-chip (loại diện tích siêu lớn) | Trên 5.500 m²/m³ | PE nguyên sinh | Cần diện tích bề mặt tối đa trong không gian bể nhỏ |
Số liệu diện tích bề mặt trong bảng trên do các nhà sản xuất và nhà phân phối giá thể công bố, không phải một chuẩn kỹ thuật thống nhất toàn ngành. Khi làm việc với nhà thầu, nên yêu cầu tài liệu kỹ thuật cụ thể của loại giá thể được chào giá thay vì chỉ dựa vào tên gọi K1, K3 hay K5.
Về tuổi thọ, giá thể HDPE hoặc PE nguyên sinh chất lượng tốt có thể dùng được nhiều năm mà không cần thay thế định kỳ như vật liệu lọc, nhưng con số cụ thể phụ thuộc điều kiện vận hành thực tế nên cần hỏi trực tiếp nhà cung cấp thay vì tin theo một con số quảng cáo chung chung.
Nguyên Lý Hoạt Động và Cơ Chế Xử Lý Sinh Học
Quá Trình Hình Thành Màng Biofilm
Biofilm hình thành qua ba giai đoạn. Vi sinh vật bám dính ban đầu lên bề mặt giá thể trong vài ngày đầu tiên, sau đó phát triển thành lớp màng tương đối ổn định trong khoảng hai đến ba tuần tùy điều kiện vận hành. Khi đạt trạng thái cân bằng, lớp biofilm già ở ngoài cùng bong ra tự nhiên và được thay thế bởi lớp mới, đây là cơ chế tự làm mới giúp MBBR duy trì hiệu suất ổn định theo thời gian mà không cần thay giá thể thường xuyên.
Cơ Chế Khử BOD, COD và Nitơ
Lớp ngoài của biofilm tiếp xúc trực tiếp với oxy hòa tan, nơi vi khuẩn dị dưỡng hiếu khí khử phần lớn BOD và COD. Lớp trong màng có nồng độ oxy thấp hơn, tạo điều kiện cho vi khuẩn nitrat hóa hoạt động nếu bể được thiết kế theo cụm hiếu khí kết hợp thiếu khí. Đây là lý do MBBR có thể khử một phần tổng nitơ ngay trong cùng một bể, một khả năng mà MBR không tự có nếu không thiết kế thêm cụm anoxic riêng.
Sơ Đồ Công Nghệ MBBR
Sơ đồ công nghệ MBBR cần được thiết kế khác nhau tùy loại nguồn thải, vì tải trọng hữu cơ và yêu cầu khử nitơ của nước thải sinh hoạt và nước thải công nghiệp không giống nhau.
Sơ Đồ MBBR Cho Nước Thải Sinh Hoạt
Quy trình tham khảo cho công nghệ xử lý nước thải sinh hoạt MBBR quy mô vừa và nhỏ (khu dân cư, tòa nhà, khách sạn):
- Bể tách rác, lắng cát
- Bể điều hòa
- Bể MBBR hiếu khí
- Bể lắng
- Khử trùng
- Xả thải
Công nghệ MBBR TRONG XỬ LÝ NƯỚC THẢI
Sơ Đồ MBBR Cho Nước Thải Công Nghiệp Tải Hữu Cơ Cao
Với nước thải công nghiệp có tải hữu cơ cao hoặc yêu cầu khử nitơ nghiêm ngặt hơn, sơ đồ cần thêm cụm thiếu khí:
- Bể điều hòa
- Bể Anoxic (MBBR thiếu khí, khử nitrat)
- Bể MBBR hiếu khí
- Bể lắng 2
- Lọc và khử trùng
- Xả thải
Nếu nước thải đầu vào có dầu mỡ hoặc chất rắn lơ lửng cao, cần bổ sung bước keo tụ hoặc tuyển nổi trước cụm MBBR, vì dầu mỡ và cặn lơ lửng bám vào giá thể sẽ làm giảm diện tích tiếp xúc thực tế của vi sinh.
Cách Tính Toán, Thiết Kế Bể MBBR
Khác với Aerotank thiết kế chủ yếu theo thời gian lưu nước (HRT), bể MBBR được thiết kế dựa trên tải trọng hữu cơ bề mặt (Surface Area Loading Rate, viết tắt SALR), tức lượng BOD xử lý được trên mỗi mét vuông diện tích giá thể mỗi ngày. Theo tài liệu kỹ thuật đào tạo về công nghệ MBBR của CED Engineering, SALR càng thấp thì hiệu suất khử BOD càng cao:
| Hiệu suất khử BOD mục tiêu | SALR tham khảo (g BOD/m² mỗi ngày) |
|---|---|
| 90-95% | Khoảng 7,5 |
| 85-90% | Khoảng 15 |
Đây là hai ví dụ tính toán cụ thể được nêu trong tài liệu. Với mục tiêu hiệu suất khác, SALR cho phép sẽ khác đi và cần tra cứu trực tiếp tài liệu thiết kế hoặc nhờ kỹ sư môi trường tính toán, không nên suy ra bằng cách nội suy tuyến tính giữa hai mốc trên.
Từ SALR, có thể ước tính khái quát diện tích giá thể cần thiết bằng công thức: diện tích giá thể cần thiết (m²) bằng tải lượng BOD đầu vào (kg/ngày) chia cho SALR cho phép (kg/m² mỗi ngày). Sau khi có diện tích cần thiết, thể tích giá thể được suy ra từ diện tích bề mặt riêng của loại giá thể đã chọn. Từ đó tính ngược ra thể tích bể theo tỷ lệ lấp đầy dự kiến.
Đây là công thức tham khảo mang tính minh họa nguyên lý thiết kế, không phải một chuẩn thiết kế bắt buộc áp dụng cho mọi công trình. Thiết kế thực tế còn phụ thuộc đặc tính nước thải cụ thể, hệ số an toàn và cần được kỹ sư môi trường có chuyên môn thẩm định trước khi thi công, không nên tự áp dụng công thức này để triển khai dự án.
Ưu Điểm và Nhược Điểm Của Công Nghệ MBBR
Ưu Điểm
- Tiết kiệm diện tích xây dựng so với Aerotank nhờ mật độ vi sinh cao hơn trên cùng thể tích bể.
- Chịu tải sốc tốt hơn bùn hoạt tính lơ lửng thông thường, ít bị sập hệ khi tải trọng đầu vào tăng đột ngột.
- Không cần tuần hoàn bùn như Aerotank, giảm bớt một khâu vận hành.
- Dễ nâng cấp hệ thống cũ đang quá tải mà không cần xây bể mới, chi tiết ở mục sau.
- Vận hành đơn giản hơn MBR, không cần vệ sinh hóa chất định kỳ cho màng lọc.
Nhược Điểm
- Cần lưới chắn giá thể ở đầu ra, dễ tắc nghẽn nếu không vệ sinh định kỳ.
- Chi phí giá thể ban đầu làm tăng vốn đầu tư so với Aerotank truyền thống cùng công suất.
- Hiệu quả xử lý phụ thuộc nhiều vào chất lượng giá thể, giá thể kém bền giảm tuổi thọ và diện tích bám dính thực tế theo thời gian.
- Không tự xử lý được chất rắn lơ lửng (SS), vẫn cần bể lắng hoặc công đoạn lọc phía sau, khác với MBR có màng lọc đảm nhiệm luôn việc này.

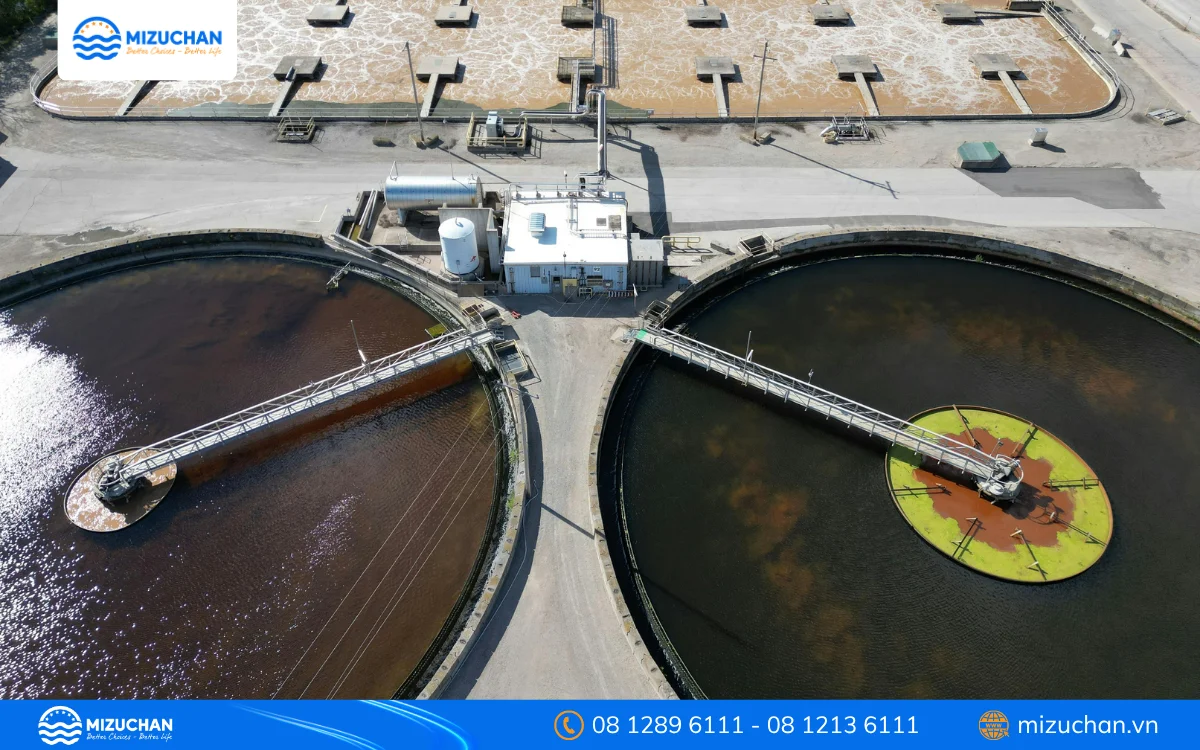

Xử lý nước thải bằng các công nghệ khác nhau
So Sánh Công Nghệ MBBR với AAO, SBR, MBR
| Tiêu chí | MBBR | AAO | SBR | MBR |
|---|---|---|---|---|
| Diện tích xây dựng | Tiết kiệm hơn Aerotank | Lớn nhất trong nhóm | Trung bình | Tiết kiệm nhất |
| Chi phí đầu tư | Trung bình | Trung bình đến thấp | Thấp đến trung bình | Cao nhất |
| Chi phí vận hành | Trung bình | Thấp | Trung bình | Cao do phải vệ sinh, thay màng |
| Chịu tải sốc | Tốt | Trung bình | Kém ổn định hơn MBBR | Tốt |
| Xử lý chất rắn lơ lửng (SS) | Không tự xử lý, cần lắng/lọc thêm | Cần bể lắng thứ cấp | Cần chờ lắng theo mẻ | Màng lọc xử lý trực tiếp |
| Phù hợp nâng cấp hệ cũ | Rất phù hợp | Khó cải tạo | Khó cải tạo | Cần cải tạo lớn |
Nhìn vào bảng trên, ba tiêu chí đáng cân nhắc nhất khi chọn công nghệ là diện tích đất sẵn có, ngân sách đầu tư ban đầu và khả năng tận dụng công trình cũ. MBBR phù hợp khi doanh nghiệp có bể bê tông sẵn cần nâng công suất, không đủ ngân sách cho hệ MBR nhưng vẫn cần chịu tải sốc tốt hơn Aerotank hoặc SBR. Ngược lại, nếu yêu cầu chất lượng nước đầu ra rất cao để tái sử dụng và ngân sách cho phép, MBR vẫn là lựa chọn đáng xem xét dù chi phí cao hơn.
Ứng Dụng Thực Tế Của Công Nghệ MBBR
Trên thực tế, xử lý nước thải bằng công nghệ MBBR đã được áp dụng cho nhiều loại hình nước thải khác nhau, mỗi loại có lý do phù hợp riêng:
- Nước thải sinh hoạt (khu dân cư, tòa nhà, khách sạn): diện tích lắp đặt thường hạn chế, MBBR giúp tiết kiệm không gian so với Aerotank truyền thống.
- Nước thải y tế (bệnh viện, phòng khám): cần hệ xử lý ổn định, ít sự cố phát sinh vì yêu cầu vận hành liên tục.
- Nước thải thực phẩm, thủy sản: tải hữu cơ cao, cần công nghệ chịu tải sốc tốt như MBBR, thường kết hợp thêm keo tụ hoặc tuyển nổi phía trước.
- Nước thải khu công nghiệp, dệt nhuộm: lưu lượng lớn, cần khả năng mở rộng công suất theo từng giai đoạn đầu tư.
Tham khảo thêm dịch vụ xử lý nước thải sinh hoạt của Mizuchan nếu dự án của bạn thuộc nhóm khu dân cư, tòa nhà hoặc khách sạn. Nếu quy mô dự án lớn hơn, có thể tìm hiểu thêm dịch vụ xử lý nước thải khu công nghiệp.
Nâng Cấp Hệ Thống Aerotank Cũ Lên Công Nghệ MBBR
Đây là nhu cầu phổ biến của các nhà máy đang có hệ Aerotank quá tải nhưng không đủ diện tích xây thêm bể. Quy trình nâng cấp cơ bản gồm bốn bước:
- Đánh giá tải trọng hiện tại và công suất cần nâng lên, dựa trên số liệu vận hành thực tế của hệ thống cũ.
- Kiểm tra khả năng lắp thêm lưới chắn giá thể và hệ sục khí trong bể bê tông hiện hữu.
- Tính toán lượng giá thể bổ sung cần thiết theo phần tải trọng tăng thêm, dựa trên nguyên lý SALR đã trình bày ở mục trước.
- Vận hành song song trong giai đoạn đầu để lớp biofilm ổn định trước khi cho hệ thống chạy toàn tải.
Lợi ích chính của hướng tiếp cận này là tận dụng bể bê tông có sẵn, không cần xây dựng công trình mới, nhờ đó giảm đáng kể chi phí đầu tư so với xây một hệ thống hoàn toàn mới cùng công suất.
Chi Phí Đầu Tư và Vận Hành Bể MBBR
Chi phí một hệ MBBR phụ thuộc vào nhiều yếu tố:
- Công suất xử lý (m³/ngày), yếu tố ảnh hưởng lớn nhất đến quy mô bể và lượng giá thể cần dùng.
- Loại giá thể được chọn: giá thể nhập khẩu chính hãng thường có giá cao hơn nhưng đi kèm thông số kỹ thuật rõ ràng và độ bền tốt hơn.
- Có cần thêm cụm khử nitơ (Anoxic) hay chỉ dùng MBBR hiếu khí đơn thuần.
- Chi phí điện năng cho máy thổi khí, thường chiếm phần lớn chi phí vận hành của bất kỳ hệ xử lý sinh học hiếu khí nào.
Vì mỗi dự án có tải trọng, mặt bằng và mục tiêu đầu ra khác nhau, con số chi phí cụ thể theo mét khối chỉ có ý nghĩa khi được tính riêng cho từng trường hợp. Đội ngũ kỹ thuật Mizuchan khảo sát thực tế và đưa ra phương án cùng chi phí phù hợp với quy mô và ngân sách của từng doanh nghiệp.
Sự Cố Thường Gặp Khi Vận Hành Bể MBBR và Cách Khắc Phục
Phần lớn tài liệu về MBBR chỉ dừng ở nguyên lý mà bỏ qua các sự cố thực tế khi vận hành. Đây cũng là những tình huống đội ngũ kỹ thuật Mizuchan thường gặp nhất khi khảo sát các hệ thống MBBR đang xử lý không ổn định. Dưới đây là bốn sự cố phổ biến nhất, kèm nguyên nhân và hướng khắc phục:
- Giá thể trôi ra khỏi bể theo dòng nước. Nguyên nhân thường gặp là lưới chắn giá thể bị hư hỏng hoặc lắp sai vị trí. Cách khắc phục là kiểm tra định kỳ tình trạng lưới chắn và thay thế ngay khi phát hiện rách hoặc biến dạng.
- Giá thể kết dính thành cụm, không di chuyển tự do. Nguyên nhân chủ yếu do tỷ lệ lấp đầy giá thể vượt quá khuyến nghị hoặc hệ sục khí phân phối không đều trong bể. Cách khắc phục là kiểm tra lại tỷ lệ lấp đầy so với khuyến nghị của nhà cung cấp giá thể, đồng thời rà soát và điều chỉnh lại hệ thống ống phân phối khí.
- Biofilm không hình thành hoặc bong tróc sớm. Nguyên nhân phổ biến là chưa đủ thời gian thích nghi ban đầu. Cường độ sục khí quá mạnh cũng có thể làm bong lớp màng non trước khi kịp ổn định. Cách khắc phục là giảm cường độ sục khí trong giai đoạn khởi động và bổ sung dinh dưỡng nitơ, phốt pho nếu nước thải đầu vào thiếu hụt các chất này.
- Hiệu suất xử lý giảm đột ngột. Thường do tải trọng đầu vào tăng đột biến. pH và nhiệt độ nước thải dao động mạnh cũng là nguyên nhân phổ biến. Cách khắc phục là kiểm tra ngay nồng độ oxy hòa tan (DO), pH, giảm tải trọng đầu vào tạm thời nếu có thể và bổ sung vi sinh nếu cần khôi phục nhanh hiệu suất.

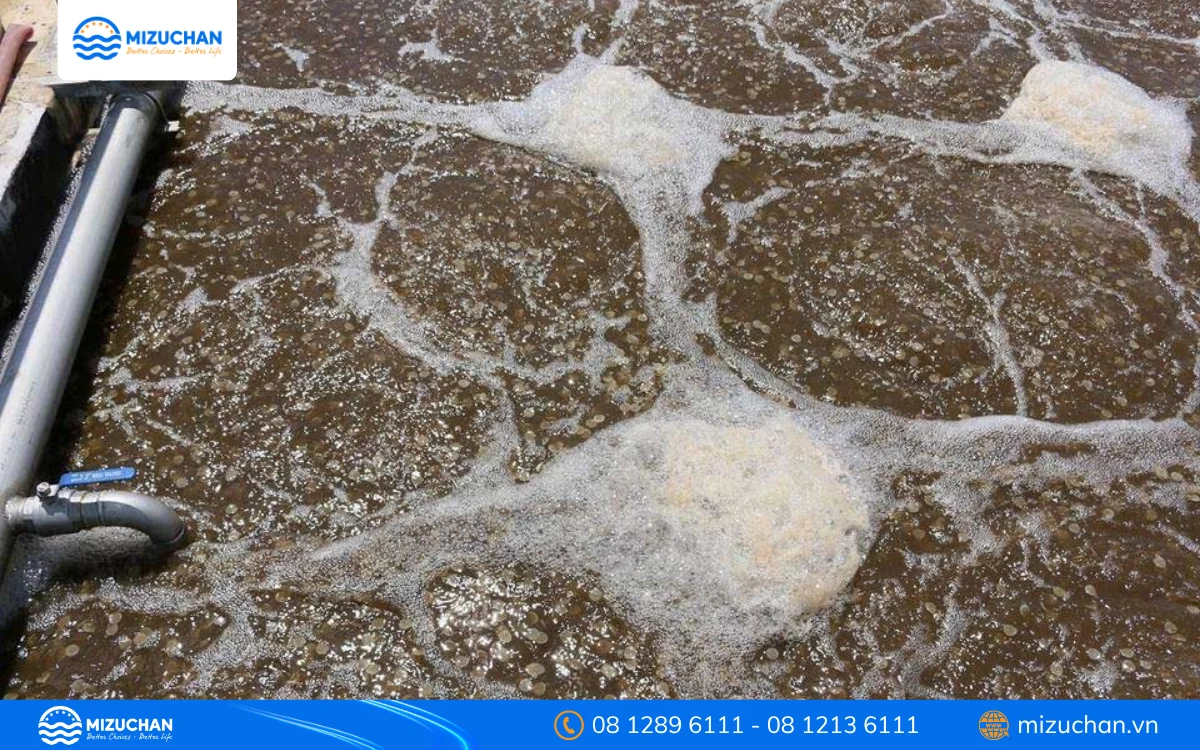

Xử lý nước thải MBBR
Câu Hỏi Thường Gặp
Bể MBBR khác gì so với bể Aerotank truyền thống?
MBBR dùng giá thể nhựa lơ lửng làm nơi vi sinh bám dính, giúp tăng mật độ vi sinh trên cùng thể tích bể. Aerotank để vi sinh trôi tự do trong nước và cần thể tích lớn hơn để đạt hiệu suất tương đương, đồng thời phải tuần hoàn bùn liên tục còn MBBR thì không.
MBBR và MBR có phải là một công nghệ không?
Không. Đây là hai công nghệ khác nhau dù tên viết tắt gần giống nhau. MBBR (Moving Bed Biofilm Reactor) dùng giá thể vi sinh di động, còn MBR (Membrane Bioreactor) dùng màng lọc thay cho bể lắng. MBR lọc được cả chất rắn lơ lửng nhưng chi phí đầu tư và vận hành cao hơn MBBR.
Tỷ lệ lấp đầy giá thể trong bể MBBR bao nhiêu là hợp lý?
Khoảng vận hành phổ biến là 25-50% thể tích bể, không nên vượt quá khoảng 67% theo khuyến nghị của các nhà cung cấp giá thể. Giá thể cần đủ không gian di chuyển tự do để tiếp xúc đều với nước thải, lấp đầy quá mức sẽ làm giá thể kết dính và giảm hiệu suất.
Có thể nâng cấp bể Aerotank cũ lên MBBR mà không cần xây bể mới không?
Được, đây là một trong những lý do phổ biến nhất khiến doanh nghiệp chọn MBBR. Chỉ cần lắp thêm lưới chắn giá thể, bổ sung giá thể vi sinh và kiểm tra lại hệ sục khí trong bể bê tông hiện hữu, không cần xây dựng công trình mới.
MBBR có tự xử lý được chất rắn lơ lửng (SS) trong nước thải không?
Không. MBBR chỉ xử lý phần ô nhiễm hữu cơ hòa tan và một phần nitơ nhờ lớp biofilm trên giá thể, còn chất rắn lơ lửng vẫn cần bể lắng thứ cấp hoặc công đoạn lọc phía sau mới tách được. Đây là điểm khác biệt quan trọng so với MBR, nơi màng lọc xử lý luôn cả SS.
Chọn công nghệ xử lý nước thải không nên chỉ dựa vào tên gọi đang phổ biến trên thị trường. MBBR phù hợp với nhiều loại nguồn thải nhưng không phải giải pháp toàn năng, đặc biệt khi nước thải có tải hữu cơ rất cao hoặc yêu cầu chất lượng đầu ra khắt khe. Xác định đúng đặc tính nước thải, mặt bằng sẵn có và ngân sách trước khi chọn công nghệ là bước quan trọng nhất, quan trọng hơn cả việc chọn đúng loại giá thể.
